特殊结构
磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,它是完全密封的结构性水泵,完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷,而且还采选了一种特别设计的特种配方陶瓷作轴承,具有极强的耐磨擦性和抗腐蚀性,其先进性能和质量是工业设备上最理想的液体输送泵。
部件 材料
1. 固定螺丝及垫圈 不锈钢
2. 泵壳 玻璃纤维增强聚丙烯
3. 泵轴 氧化铝陶瓷
4. 叶轮 玻璃纤维增强聚丙烯
5. 被动磁铁 锶铁氧体
6. 密封圈 氟橡胶(FKM)或三元乙丙橡胶(EPDM)
7. 隔离套 玻璃纤维增强聚丙烯
8. 主动磁铁 锶铁氧体
9. 电极

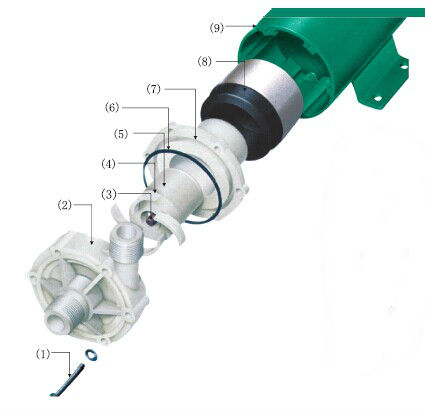

构造图

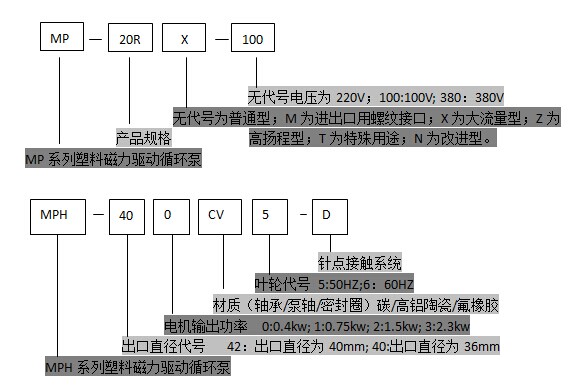

型号注释
规格
型号 |
软管接口式 |
螺纹接口式 |
最大流量(L/MIN) |
最高扬程
(M) |
标准输出量
(50HZ/60HZ) |
比重 |
马达
(50HZ/60HZ) |
入口(MM) |
出口(MM) |
出入口(inch) |
活管(mm) |
50HZ/60HZ |
50HZ/60HZ |
流量(L-min) |
扬程(M) |
输出(W) |
相 |
MP-6R |
14 |
14 |
- |
- |
8/9 |
1/1.4 |
2.8/5 |
0.8 |
<1.2 |
6 |
1 |
MP-6RZ |
14 |
14 |
- |
- |
5.5/6 |
2.1/2.7 |
3.2/4.5 |
0.8 |
<1.1 |
6 |
1 |
MP-10RN |
14 |
14 |
- |
- |
11/12 |
1.5/2.1 |
5/8 |
1 |
<1.1 |
6 |
1 |
MP-15R |
16 |
16 |
- |
- |
16/19 |
2.7/3.4 |
8/12 |
1.5 |
<1.3 |
10 |
1 |
MP-15RN |
16 |
16 |
- |
- |
16/19 |
2.7/3.4 |
8/12 |
1.5 |
<1.3 |
10 |
1 |
MP-15RM |
- |
- |
3/4 |
13 |
16/19 |
2.4/3.4 |
8/12 |
1.5 |
<1.3 |
10 |
1 |
MP-20R |
18 |
18 |
- |
- |
27/32 |
3.1/4.3 |
17/22 |
2 |
<1.2 |
15 |
1 |
MP-20RM |
- |
- |
3/4 |
16 |
27/32 |
3.1/4.3 |
17/22 |
2 |
<1.2 |
15 |
1 |
MP-20RX |
26 |
26 |
- |
- |
46/52 |
1.8/2.5 |
30/40 |
1 |
<1.3 |
15 |
1 |
MP-20RXM |
- |
- |
1 |
20 |
46/52 |
1.8/2.5 |
30/40 |
1 |
<1.3 |
15 |
1 |
MP-20RZ |
18 |
18 |
- |
- |
10/11 |
4.6/6.9 |
7/10 |
4 |
<1.1 |
15 |
1 |
MP-20RZM |
- |
- |
3/4 |
13 |
10/11 |
4.6/6.9 |
7/10 |
4 |
<1.1 |
15 |
1 |
MP-30R |
20 |
20 |
- |
- |
33/38 |
3.8/5.4 |
16/25 |
2.5 |
<1.3 |
25 |
1 |
MP-30RM |
- |
- |
3/4 |
16 |
33/38 |
3.8/5.4 |
16/25 |
2.5 |
<1.3 |
25 |
1 |
MP-30RX |
26 |
26 |
- |
- |
62/72 |
2.9/4.1 |
32/46 |
2 |
<1.1 |
25 |
1 |
MP-30RXM |
- |
- |
1 |
20 |
62/72 |
2.9/4.1 |
32/46 |
2 |
<1.1 |
25 |
1 |
MP-30RZ |
18 |
18 |
- |
- |
15/17 |
8/11 |
10/14 |
6 |
<1.1 |
25 |
1 |
MP-30RZM |
- |
- |
3/4 |
13 |
15/17 |
8/11 |
10/14 |
6 |
<1.1 |
25 |
1 |
MP-40R |
20 |
20 |
- |
- |
45/52 |
4.6/6.5 |
22/34 |
4 |
<1.1 |
65 |
1 |
MP-40RM |
- |
- |
3/4 |
16 |
45/52 |
4.6/6.5 |
22/34 |
4 |
<1.1 |
65 |
1 |
MP-40RX |
26 |
26 |
- |
- |
75/85 |
3.3/4.7 |
47/65 |
2 |
<1.1 |
65 |
1 |
MP-40RXM |
- |
- |
1 |
20 |
75/85 |
3.3/4.7 |
47/65 |
2 |
<1.1 |
65 |
1 |
MP-55R |
26 |
26 |
- |
- |
60/70 |
5.6/8.2 |
30/45 |
4 |
<1.2 |
90 |
1 or 3 |
MP-55RM |
- |
- |
1 |
20 |
60/70 |
5.6/8.2 |
30/45 |
4 |
<1.2 |
90 |
1 or 3 |
MP-55RZ |
26 |
26 |
- |
- |
25/28 |
10/14 |
15/22 |
8 |
<1.1 |
90 |
1 or 3 |
MP-55RZM |
- |
- |
1 |
20 |
25/28 |
10/14 |
15/22 |
8 |
<1.1 |
90 |
1 or 3 |
MP-70R |
26 |
26 |
- |
- |
86/97 |
6.7/9.7 |
50/72 |
4 |
<1.1 |
150 |
1 or 3 |
MP-70RZ |
20 |
20 |
- |
- |
40/43 |
14.3/20.3 |
20/24 |
12 |
<1.1 |
150 |
1 or 3 |
MP-70RM |
- |
- |
1 |
20 |
86/97 |
6.7/9.7 |
50/72 |
4 |
<1.1 |
150 |
1 or 3 |
MP-100R |
26 |
26 |
- |
- |
120/130 |
8.6/11.6 |
60/70 |
7/9 |
<1.3 |
250 |
1 or 3 |
MP-100RM |
- |
- |
1 |
20 |
120/130 |
8.6/11.6 |
60/70 |
7/9 |
<1.3 |
250 |
1 or 3 |
MP-100RX |
- |
- |
11/4 |
32 |
170 |
9.0 |
100 |
5.0 |
<1.3 |
250 |
1 or 3 |
MP-120R |
- |
- |
11/2 |
36 |
220 |
10.5 |
140 |
6.0 |
<1.3 |
370 |
1 or 3 |
MP-120RT |
- |
- |
21/4 |
48 |
220 |
10.5 |
140 |
6.0 |
<1.3 |
370 |
1 or 3 |
MPH-400CV5-D |
- |
- |
11/2 |
36 |
220 |
12.5 |
150 |
8 |
<1.3 |
400 |
3 |
MPH-401CV5-D |
- |
- |
11/2 |
36 |
260 |
18 |
120 |
12 |
<1.3 |
750 |
3 |
MPH-422CV5-D |
- |
- |
2 |
11/2 |
320 |
21 |
160 |
18 |
<1.3 |
2200 |
1 or 3 |

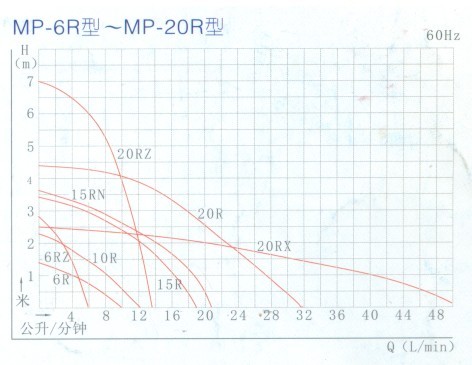

性能曲线图
注:
·常温清水条件下,最大流量时扬程为0;最高扬程时流量为0.
·单相电动机工作电压分为100V、110V、220V、240V,三相电动机工作电压为380V。
·正常的输送介质温度为0~80℃。如有要求更高工作环境可协商解决。

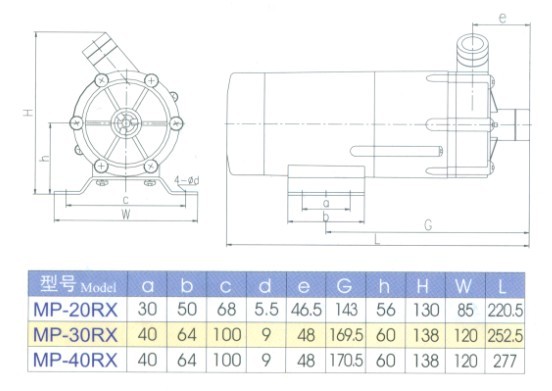

安装尺寸
注:
·螺纹接口式泵性能及安装尺寸同软管接口式泵。
·G=英国直管螺纹规格。
工作用途:
磁力驱动循环泵以聚丙烯为材料制造,具有耐化学药液腐蚀的性能,用途非常广泛。
化学工业:碳酸钠化工业(盐酸、次氯酸、二次化学品的生产);氟化物、化学肥料的生产;气体吸收塔反应液体循环;油脂提炼(硫酸);废酸类的回收及再生系统;化工厂和运输车辆间的强酸类输送。
药剂业:半导体用的发光化学物(EL)、农药、医药、水处理化学剂的生产。
电镀业:循环过滤各类电镀液。
照片业:即现照相系统;X-光片、黑白、彩色、立体照片的冲晒。
电器用具业:电解质电容器的生产(铝膜的浸蚀);干电池和蓄电池制造过程中输送电解液;电路板的蚀刻;半导体生产过程中输送高纯度化学液。
金属工业:氧化铝膜处理设备;线材拉伸、钢铁轧制中除油及酸洗;车辆喷漆前除油及酸洗处理;氧化钛、稀土元素的生产等。
矿业:金属熔炼(输送及循环电解液);废液的洗涤处理。
食品工业:葡萄糖酸的生产(盐酸);食油的提炼(硫酸);罐装水果工业(盐酸)。
医疗:人造肾脏、心肺、超声波清洗机及各种医疗设备。
水处理:清洗离子交换树脂;纯水生产设备;海水淡化设备。
污染控制:添加污水处理化学药剂到药液缸;收集及输送废液;废气吸收设备(除臭装置,排放废气前脱硫)。
其他:应用在银回收、晶片制造、实验工厂、制冰机、饮品机、生活锅炉、热交换器、太阳能系统、漂染、激光系统等领域及喷水池、鱼池、观赏鱼缸循环使用。
|
